알아두면 쓸모 있는 Ansys Fluent 기능

Introduction

본 고에서 소개하고자 하는 기능은 사용자에게 꼭 필요한 기능은 아닐 수도 있다. 하지만, 알고 있으면 편해지는 기능은 어디에서도 볼 수 없는 꿀팁일 것이다. 특히 Ansys Fluent는 지속적으로 새로운 기능들이 추가 되는데, 그 중 사용자 편의성을 향상  시킨기능에 대하여 소개하고자 한다.

Fluent Launcher

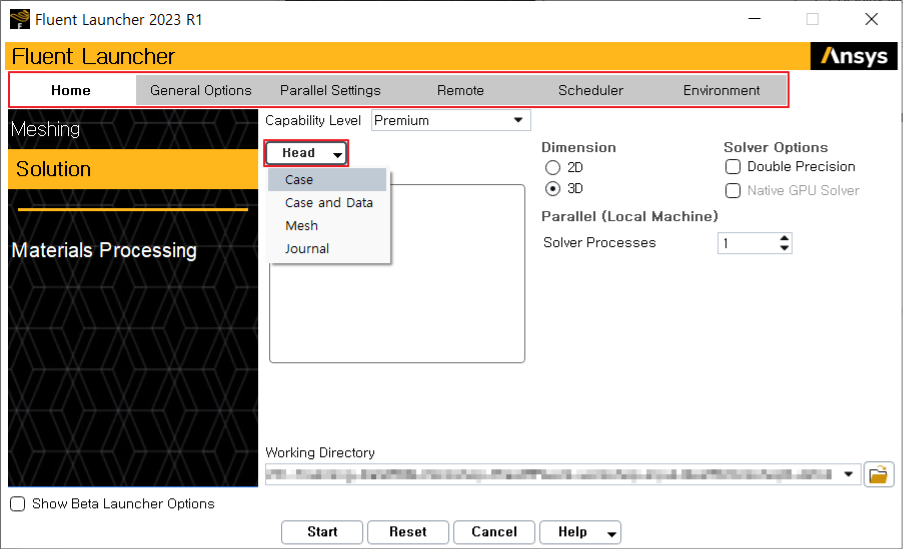

Fluent Launcher 상단에 Tab Layout이 배치되어 사용자가 Launcher를 확장하지 않고 사용이 가능하다. 그리고 Fluent Launcher에 Dropdown Read Option이 추가되어, Working Directory를 지정한 후 Read Option에서 Case 또는 Case and Data, Mesh, Journal을 선택하면 Browsing 창이 활성화되어 해당 작업 경로에서 파일을 불러올 수 있다.

[그림 1] Fluent Launcher

Case/Mesh File Info

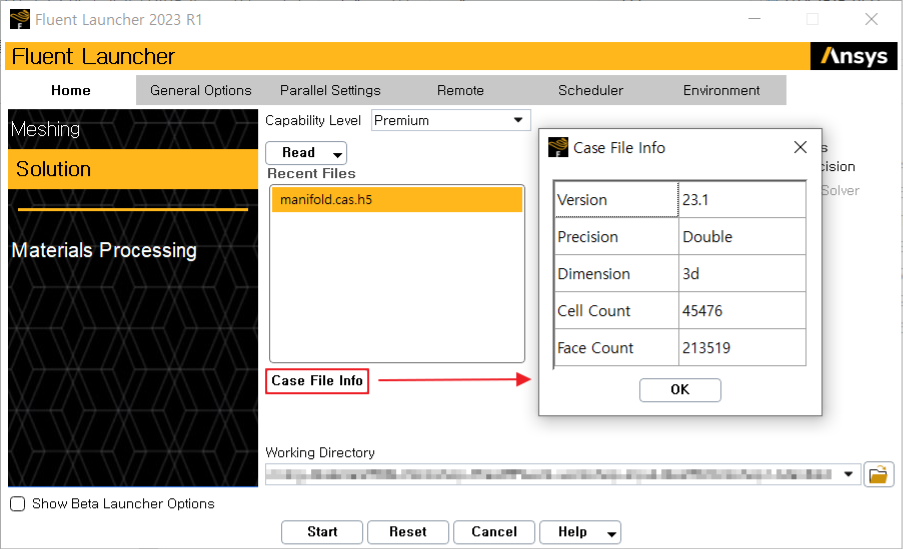

Case/Mesh File Info 기능이 추가되었다. 앞서 Read Option에서 파일을 불러오거나 혹은 최근에 사용했던 파일이 Recent Files 항목에 추가되면 Case File Info 기능이 활성화되며, 해당 기능을 통해 선택한 작업 파일이 저장된 버전과 정밀도(Single/Double Precision), Dimension(2D/3D), 격자수에 대한 정보를 확인할 수 있다.

[그림 2] Case File Info

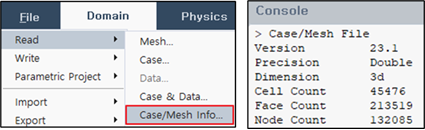

그리고 Fluent Solution Mode에서, File > Read > Case/Mesh Info를 선택하여 파일을 불러오면, Console 창에서도 동일한 정보를 확인할 수 있다.

[그림 3] Case/Mesh Info

Application Font Size

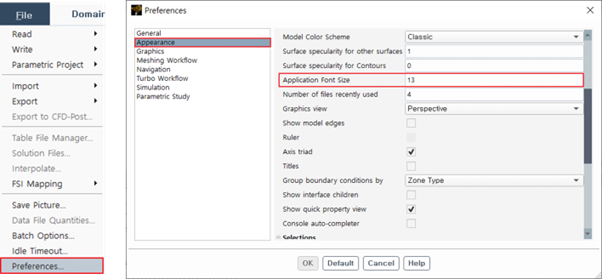

사용자가 Fluent Preferences에서 글꼴의 크기를 변경할 수 있게 되었다.

■ File > Preferences… > Appearance > Application Font Size

[그림 4] Preferences

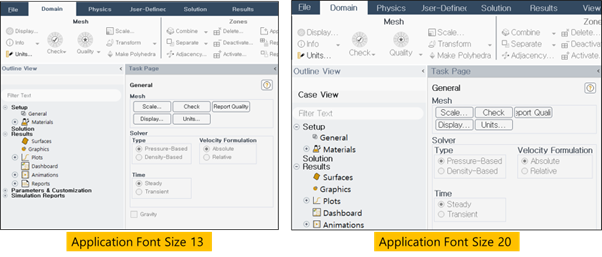

Application Font Size에서 값을 변경하면, 아래와 같이 사용자가 원하는 크기로 Font Size를 조절할 수 있다.

[그림 5] Application Font Size

Point Surface

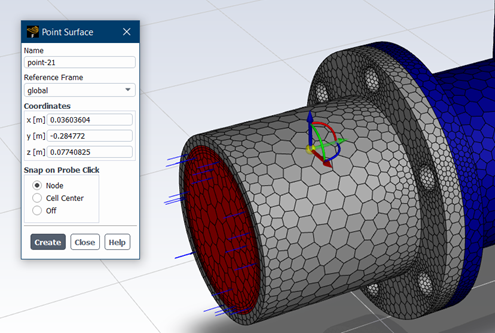

Probe 기능을 Point Surface에서 사용할 수 있게 되었다. Point Surface는 사용자가 좌표를 직접 입력하거나, Probe 기능을 이용하여 생성한다. Probe 기능은 Tool bar의 Probe 아이콘( )을 사용하거나 RMB을 이용할 수 있다.

[그림 6] Point Surface

Volume Surface Creation

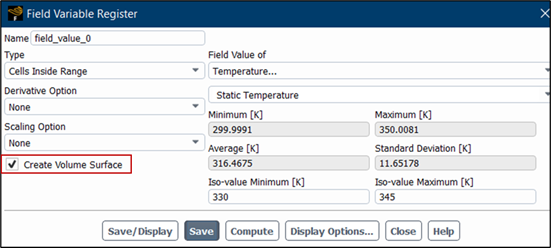

Volume Surface를 생성할 수 있는 기능이 추가되었다. Field Variable Resister에서 Create Volume Surface를 활성화하여 생성할 수 있다.

[그림 7] Field Variable Register

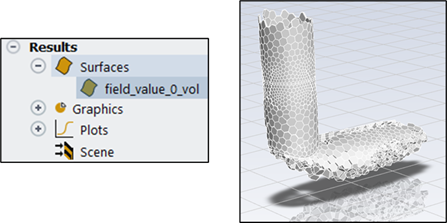

생성된 Volume Surface는 Results > Surfaces에서 확인이 가능하다.

[그림 8] Results

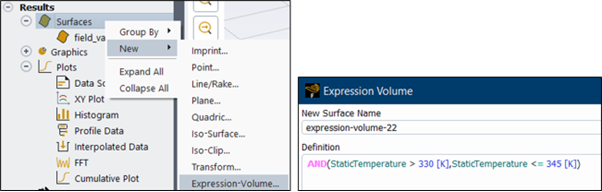

또한 Results > Surfaces > New > Expression-Volume에서도 Volume Surface 생성이 가능하다.

[그림 9] Expression Volume

GLB Export

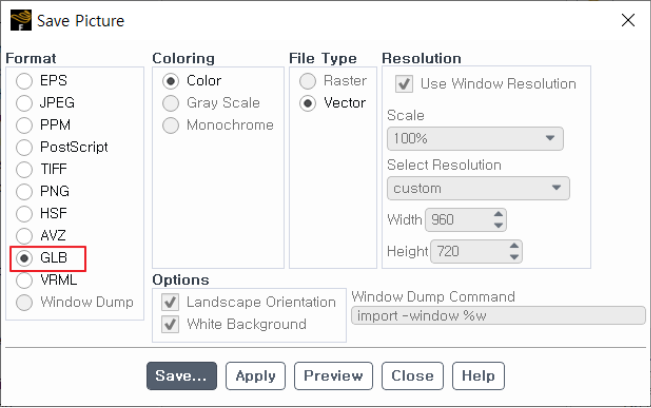

Save Picture 기능에서 GLB Format으로 저장하는 옵션이 추가되었다.

[그림 10]

GLB Format은 타사 브라우저나 Office 제품(PowerPoint, Word 등)에서 사용할 수 있으며, 그림에 마우스를 가져가면 회전을 할 수 있는 아이콘이 활성화되어 사용자가 유연하게 사용이 가능하다.

[그림 11] GLB

Simulation Wall-clock Time Output

해석을 수행하면서 컴퓨터가 실제로 작업을 처리하는데 걸리는 시간에 대하여 출력이 가능하다.

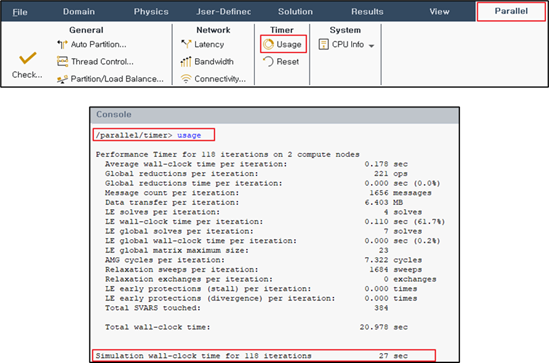

Parallel > Timer > Usage 또는 Console 창에서 TUI 명령어(/parallel/timer/usage)를 입력하면, Simulation Wall-Clock Time을 확인할 수 있다. 여기서 Wall-Clock Time이란, Solving과 Reporting 그리고 Plotting을 포함한 시간을 의미한다.

[그림 12] Wall Clock Time

결론

Fluent에서 이전에 작업한 파일을 불러올 때, 버전이나 Dimension(2D/3D)이 상이하여 Fluent 창을 닫고 재실행 하는 경우가 간혹 발생한다. 또한 격자 수를 확인하기 위하여 Fluent를 구동하고 Mesh 또는 Case 파일을 불러와서 격자 개수를 확인한 후 Fluent 창을 닫는다. Case/Mesh File Info 기능을 이용하면 이런 번거로운 과정을 거치지 않고도 기존에 작업했던 파일의 정보를 확인할 수 있다.

Point Surface에서 Probe 기능 및 Volume Surface를 생성하는 기능이 추가되었으며, 그림을 저장할 때 사용하는 Format도 새롭게 추가되었다. 또한 해석에 소요되는 시간에 대하여 출력이 가능하게 되었으며, 이처럼 Fluent에 추가된 기능들을 통해 사용자 편의성이 향상되었다.

맺음말

이번에 소개한 내용은 Fluent를 사용하기 위하여 반드시 알고 있어야 하는 기능은 아닐 것이다. 하지만 사용자가 알고 있다면 Fluent를 사용할 때 보다 도움이 되지 않을까 하는 바람을 가지며 이번 글을 마치겠다.
