Flownex® 2026 릴리즈 업그레이드 내용 알아보기

1. 서론

Flownex는 1D 유동 해석 시뮬레이션 도구로, 컴포넌트들로 네트워크를 구성하여 빠르고 정밀한 시뮬레이션을 수행할 수 있다. 이번 호에서는 새롭게 릴리즈된 2026 버전에 대한 기능들에 대해서 알아보고자 한다.

2. Flownex 2026 Upgrade

2.1. Ansys Mechanical Integration

Flownex 2026에서는 회전 부품에 대한 CAD 선택 옵션이 향상되어 형상에 대한 정보를 비교적 쉽게 추출할 수 있다. [그림 1]과 같은 회전 구조물의 경우 Cavity 영역이 복잡한 형태로 구성되어 있어 형상 정보를 Flownex에서 이용하는데 어려움이 있었다. 이번 Flownex 2026에서는 선택 옵션 향상으로 인해 구조물 내부에 비어 있는 Wall Face를 선택하여 프로파일 추출과 Cavity 영역에 포함되어 있는 볼트의 다양한 모양, LABYRINTH SEAL에 대한 정보, 회전체 Annular Gap의 면적을 계산할 수 있는 기능들도 함께 사용할 수 있다. 이를 통해 회전 부품 CAD의 Cavity 영역에 대한 정확한 형상 정보를 정의하여 Flownex에서 추가적인 해석을 수행할 수 있다.

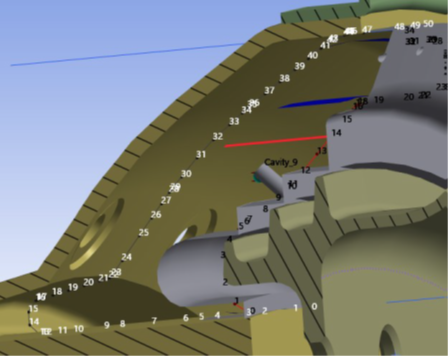

[그림 1] Extraction of a Complex Profile for a Rotating Cavity Wall

형상 정보 추출 외에도 [그림 2]와 같이 Ansys Mechanical™과의 Integration 기능이 강화되어 Mechanical에서 정의한 시간에 따른 속성 변화를 반영할 수 있다. 이를 통해 다양한 물성 및 온도 변화 등을 고려하여 Flownex에서 Co-Simulation을 수행할 수 있다.

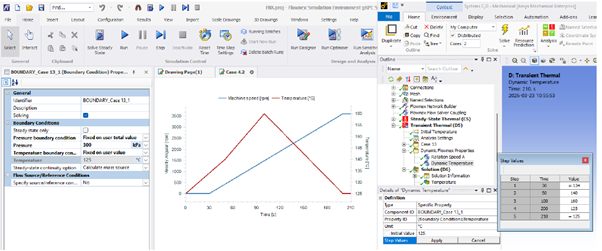

[그림 2] Dynamic Temperature Boundary Conditions Specified in Mechanical

2.2. Ansys Workbench Integration

 Ansys Workbench에 ACT 기능을 통해 Flownex Project가 포함되어 Ansys의 다양한 제품들과 연동하여 해석을 수행할 수 있다. Workbench 내에서 Project를 한번 구성하면 여러 설계점에 대한 변경 등을 반영하여 프로젝트를 업데이트할 수 있다.

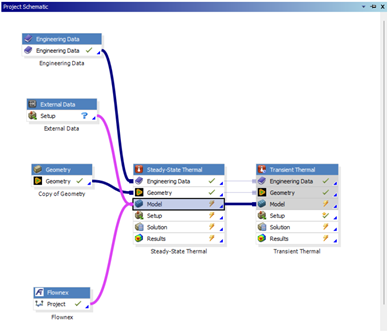

[그림 3] Flownex Project Embedded in Workbench Project

이 외에도 해석 수렴성을 위해서 Mechanical과의 Independent Time Step Size 방법을 사용한다. Flownex에서 Swirl에 대한 영향을 해결하기 위해서 작은 Time Step Size을 사용해야 될 경우가 많기 때문에 독립적인 Time Step Size를 적용하여 해석 시간을 줄일 수 있는 방법을 사용한다. 다만 정확도를 위해서 데이터 교환은 Mechanical에서 정의한 Time에 적용하는 방법을 사용하여 해석 정확도를 저하시키지 않으면서 효율성을 향상시킬 수 있는 방법을 적용하게 된다. [그림 4]와 같이 Flownex에 Integration은 Mechanical과의 빈번한 사용을 고려하여 다양한 통합 방법을 적용할 수 있게 Mechanical ACT Extension으로 사용할 수 있지만 다양한 Ansys 제품군 즉, 다른 유동 제품인 Fluent와도 함께 Co-Simulation할 수 있다.

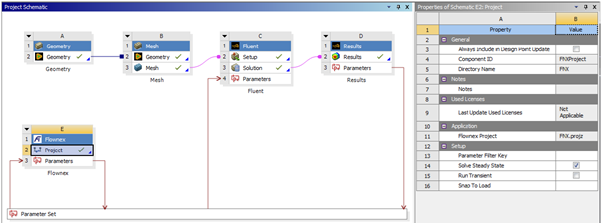

[그림 4] Updated Flownex Workbench System

2.3. REVIT BUILDER

 REVIT BUILDER 기능을 통해 Revit 모델로부터 건물 환기 덕트를 생성하는 기능이 추가되었다.

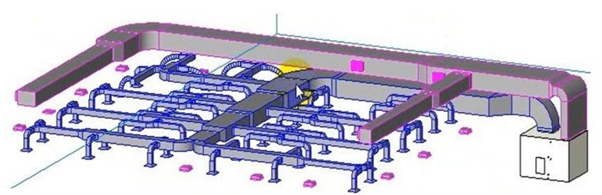

[그림 5] Flownex Revit Network Builder Supporting Ventilation Ducts

2.4. Python

Quick Python Script 컴포넌트를 통해 Flownex에서 C#으로 사용하고 있는 Script 컴포넌트 언어를 Python으로 사용하는 방법을 지원한다.

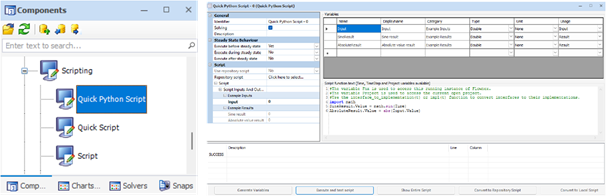

[그림 6] Quick Python Script in Scripting Category

Flownex - Windows 항목에 Python 콘솔이 추가되었으며, 별도의 Python을 설치해야 이용할 수 있다. Python 콘솔을 사용하면 Flownex 인스턴스와 상호작용할 수 있으며 Catera 라이브러리가 내장 Python 환경에 추가되어 사용자는 Flownex의 연소 모델을 더 쉽게 확장할 수 있다.

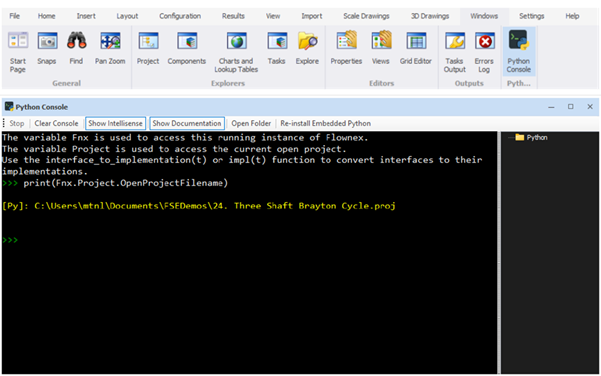

[그림 7] Accessing a Local Instance Using Fnx Variable

2.5. 기타 업그레이드 내용

• 모든 Excel과 관련된 스프레드 시트의 기능적 향상 (시트 레이아웃, 검색 기능, 리스트 메뉴 바인딩 등 다양한 기능을 활용할 수 있음.)
• Project에서 Drawing Pages를 Merge하는 기능 추가
• Naming Rules에서 Bulk Rename을 통해 여러 구성 요소 이름을 동시 변경 가능
• 화면 특성을 Dark Mode와 Classic Mode로 사용자별 작업환경에 따라 변경할 수 있음
• 배관 및 밴드 규격 데이터베이스가 확장되어 다양한 재질에 대한 유럽 및 미국 표준을 포함하여 일반적으로 사용되는 30가지 국제 배관 규격의 최신 버전이 추가 (추가된 데이터베이스는 국제적으로 인정받는 자료를 포함하도록 업데이트되었으며 출처 확인 가능)
• Link에 대한 표현 및 그래프에 대한 변경

3. 맺음말

이번 호에서는 Flownex 2026 업그레이드 내용에 대해서 다루었다. Flownex는 1D 유동 해석 전문 툴이지만 Mechanical과 Co-Simulation Integration 기능이 강화되었으며, Workbench에 Flownex Project를 통하여 다양한 Ansys 제품과의 연동을 통한 확장성을 확인할 수 있다.

■ 참고 자료

• Flownex 2026 R1 - Release Notes Presentation
